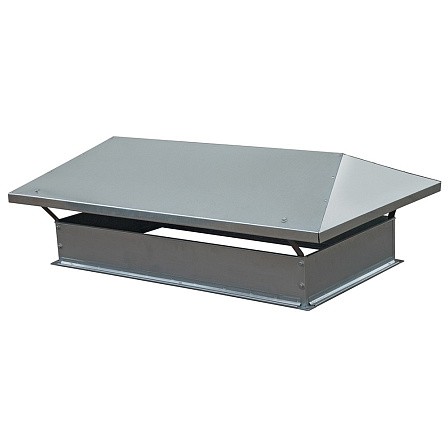

Зонт вентиляционный прямоугольный типа ЗП
Зонты устанавливают на вентиляционных шахтах с естественным и механическим побуждением с целью защиты шахт от попадания в них атмосферных осадков.
Выбор зонта производится в соответствии с наружным диаметром вентиляционной шахты, принятой в проекте.
Все присоединительные размеры зонтов соответствуют посадочным размерам стандартного ряда воздуховодов и узлов прохода вентиляционных вытяжных шахт через покрытия зданий по серии типовых конструкций.
Внимание! Изготовитель постоянно совершенствует свою продукцию и оставляет за собой право на внесение изменений в технические характеристики, цвета, комплектации и т.п., представленные в данном каталоге, без предварительного уведомления. Изображения, представленные на данном сайте носят ознакомительный характер и могут отличаться от фактических.

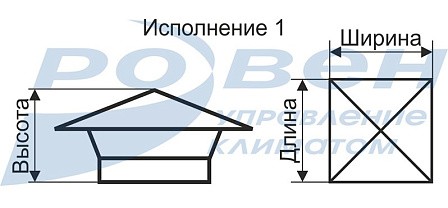

Габаритные и присоединительные размеры (мм)
| Модель | Исполнение | А* | Б* | Б1* | Б2* | Н | Н1 | Масса, кг |
| ЗП-250*250 | 1 | 250 | 450 | — | — |
370 |
240 |
2,7 |
| ЗП-400*400 | 400 |
600 |
370 |
240 |
5,22 | |||
| ЗП-500*500 | 500 |
700 |
370 |
240 |
7,2 | |||
| ЗП-800*800 | 800 |
1000 |
470 |
270 |
18,9 | |||
| ЗП-1000*1000 | 1000 |
1200 |
470 |
270 |
35,2 | |||
| ЗП-250*400 | 2 | 250 |
450 |
400 |
600 |
470 |
270 |
4,32 |
| ЗП-500*800 | 500 |
700 |
800 |
1000 |
470 |
270 |
16,2 | |
| ЗП-800*1000 | 800 |
1000 |
1000 |
1200 |
470 |
270 |
32,1 |
По отдельной заявке изготавливаются зонты нестандартных размеров.
Пример обозначения
Зонт ЗП-400*400-ш20
где: ЗП – тип вентиляционного зонта;
400*400 – типоразмер (по прямоугольному присоединительному сечению), мм;
ш20 - фланцы из шины 20 мм.
