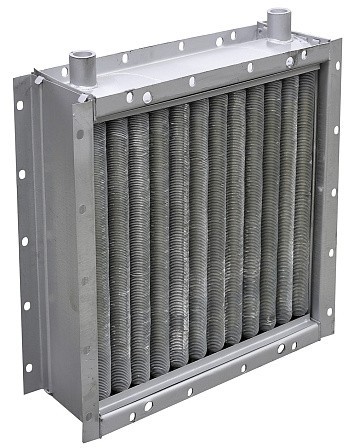

Калорифер КСк, КПСк

Калориферы водянные КСк и паровые КПСк предназначены для нагрева воздуха в системах кондиционирования, вентиляции и отопления.

получить консультацию

Описание товара

Характеристики моделей

Купить

Калориферы водяные КСк и паровые КПСк предназначены для нагрева воздуха в системах кондиционирования, вентиляции и отопления с температурой теплоносителя не более 180⁰С и давлением не более 1,2 МПа.

Калорифер КСк - воздухонагреватель, в котором теплоносителем является вода, в КПСк теплоносителем является сухой насыщенный пар.
Изготовлены из углеродистой стали с алюминием. Подсоединение к системе теплоснабжения при помощи сварки или фланцев.

Условия эксплуатации:

умеренный (У) и холодный климат (ХЛ);
категория размещения 3;
воздух должен быть с предельно допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м³, не содержащего липких веществ и волокнистых материалов.
для паровых калориферов КПСк, температура теплоносителя не выше 130°С, давление не более 0,3 МПа. Теплоотдающие элементы калорифера выполнены из стальной трубы ГОСТ 10704 "Трубы стальные электросварные прямошовные" и алюминиевого накатного оребрения;
для паровых калориферов КПСк, для технологических нужд, с температурой теплоносителя 130-180°С, давлением более 0,3 до 1,2 МПа, теплоотдающие элементы выполнены из стальной трубы ГОСТ 8734 "Трубы стальные бесшовные холоднодеформированные" и алюминиевого накатного оребрения.

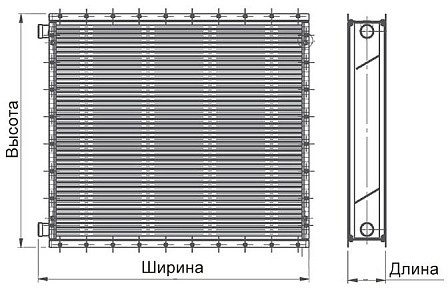

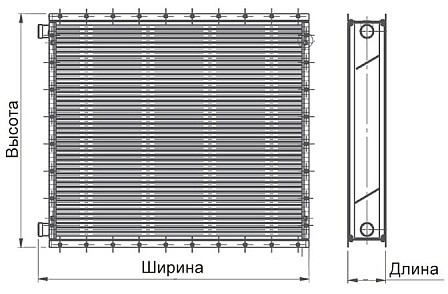

Габаритные и присоединительные размеры КСк

Обозначение калорифера	Размеры, мм								Масса, кг, не более
	А±5	А1±3	А2	L	H	H1	B	Ду
КСк 3-6	578	551	430	650	575	503	180	32	36
КСк 4-6									42,5
КСк 3-7	703	551	430	775	575	503	180	32	41,5
КСк 4-7									50
КСк 3-8	828	551	430	900	575	503	180	32	47
КСк 4-8									57,5
КСк 3-9	953	551	430	1025	575	503	180	32	53
КСк 4-9									64
КСк 3-10	1203	551	430	1275	575	503	180	32	64
КСк 4-10									80
КСк 3-11	1703	1051	912	1774	1075	1003	180	50	165
КСк 4-11									208
КСк 3-12	1703	1551	1392	1774	1575	1503	180	50	242
КСк 4-12									308

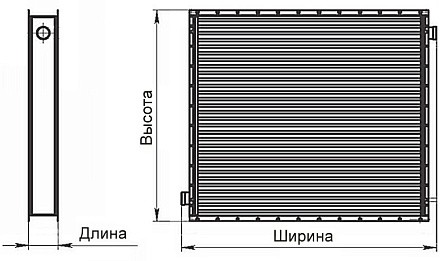

Габаритные и присоединительные размеры КПСк

Обозначение калорифера	Размеры, мм								Масса, кг, не более
Обозначение калорифера	А±5	А1±3	А3	А4	L	H	H1	Ду	Масса, кг, не более
КПСк 3-6 КПСк 4-6	578	551	-	82,5	670	575	503	50	38 45
КПСк 3-7 КПСк 4-7	703	551	-	82,5	795	575	503	50	44 53
КПСк 3-8 КПСк 4-8	828	551	-	82,5	920	575	503	50	50 61
КПСк 3-9 КПСк 4-9	953	551	-	82,5	1045	575	503	50	56 68
КПСк 3-10 КПСк 4-10	1203	551	-	82,5	1295	575	503	50	68 85
КПСк 3-11 КПСк 4-11	1703	1051	537,5	291	1803	1075	1003	65	176 223
КПСк 3-12 КПСк 4-12	1703	1551	787,5	416	1803	1575	1503	80	259 331

Технические характеристики КСк

Обозначение калорифера	Площадь сечения для прохода теплоносителя, м²	Производительность по воздуху*, м³/ч	Производительность по теплу*, кВт±8%	Площадь поверхности теплообмена*, м²±1,5%	Площадь фронтального сечения для прохода воздуха*, м²	Число рядов труб	Число ходов теплоносителя
КСк 3-6	0,000847	2500	50,7	13,26	0,267	3	6
КСк 4-6	0,001113	2500	59,1	17,42	0,267	4	6
КСк 3-7	0,000847	3150	65,4	16,34	0,329	3	6
КСк 4-7	0,001113	3150	76,1	21,47	0,329	4	6
КСк 3-8	0,000847	4000	83,2	19,42	0,329	3	6
КСк 4-8	0,001113	4000	97	25,52	0,329	4	6
КСк 3-9	0,000847	5000	103,5	22,5	0,455	3	6
КСк 4-9	0,001113	5000	120,5	29,57	0,455	4	6
КСк 3-10	0,000847	6300	135,6	28,66	0,581	3	6
КСк 4-10	0,001113	6300	157,6	37,66	0,581	4	6
КСк 3-11	0,00258	16000	360	83,12	1,66	3	4
КСк 4-11	0,00341	16000	417,7	110,05	1,66	4	4
КСк 3-12	0,00388	25000	556,7	125,27	2,488	3	4
КСк 4-12	0,00515	25000	648,4	166,25	2,488	4	4

Технические характеристики КПСк

Обозначение калорифера	Производительность по воздуху*, м^3/ч	Производительность по теплу*, кВт±8%	Площадь поверхности теплообмена*, м²±1,5%	Площадь фронтального сечения для прохода воздуха*, м2	Число рядов труб
КПСк 3-6	2500	59,6	13,26	0,267	3
КПСк 4-6	2500	68,1	17,42	0,267	4
КПСк 3-7	3150	73,6	16,34	0,329	3
КПСк 4-7	3150	84,7	21,47	0,329	4
КПСк 3-8	4000	90	19,42	0,392	3
КПСк 4-8	4000	104,5	25,52	0,392	4
КПСк 3-9	5000	107,9	22,5	0,455	3
КПСк 4-9	5000	126,5	29,57	0,455	4
КПСк 3-10	6300	134,9	28,66	0,581	3
КПСк 4-10	6300	158,9	37,66	0,581	4
КПСк 3-11	16000	358,6	83,12	1,66	3
КПСк 4-11	16000	424,2	110,05	1,66	4
КПСк 3-12	25000	552,3	125,27	2,488	3
КПСк 4-12	25000	656,4	166,25	2,488	4

* Значения показателей являются справочными, для стандартного режима работы при следующих параметрах:
— давление пара на входе - 0,1 МПа;
— температура пара на входе - 100 °С;
— температура воздуха на входе - минус 20 °С;
— массовая скорость воздуха в набегающем потоке - 3,6 кг/м²с.

Не представленные в наличии модели доступны к поставке под заказ
