Вставка гибкая для вентиляторов ТДРВ 90-60

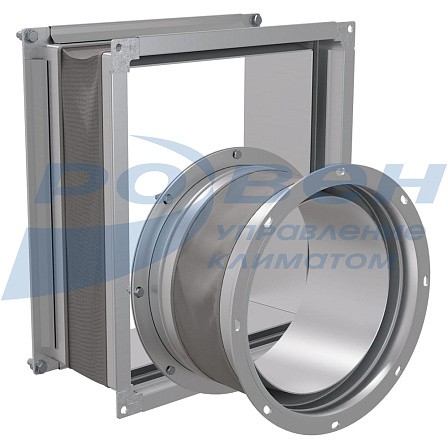

Вставки гибкие круглые и прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду и применяются в вентиляционных системах, перемещающих воздух в интервалах температур от -45°С до +200°С, в зависимости от исполнения и типа вентилятора.
Корпус гибкой вставки в зависимости от исполнения может быть выполнен как из оцинкованной так и из нержавеющей стали, а лента обеспечивающая герметичность канала - из теплостойкого материала.
Габаритные и присоединительные размеры вставок гибких круглых
|
№ вент |
Модель гибкой вставки |
d |
d3 |
d1 |
n1 |
|
2,24 |
ВГК-ТДРВ-90-60-2,24 |
200 |
235 |
7 |
8 |
|
2,5 |
ВГК-ТДРВ-90-60-2,5 |
224 |
253 |
7 |
8 |
|
2,8 |
ВГК-ТДРВ-90-60-2,8 |
250 |
286 |
10 |
8 |
|
3,15 |
ВГК-ТДРВ-90-60-3,15 |
280 |
309 |
10 |
8 |
|
3,55 |
ВГК-ТДРВ-90-60-3,55 |
315 |
349 |
10 |
8 |
|
4,0 |
ВГК-ТДРВ-90-60-4,0 |
355 |
384 |
10 |
8 |
|
4,5 |
ВГК-ТДРВ-90-60-4,5 |
400 |
434 |
12 |
8 |
|
5,0 |
ВГК-ТДРВ-90-60-5,0 |
450 |
479 |
12 |
8 |
|
5,6 |
ВГК-ТДРВ-90-60-5,6 |
500 |
534 |
12 |
16 |
|
6,3 |
ВГК-ТДРВ-90-60-6,3 |
560 |
589 |
12 |
16 |
|
7,1 |
ВГК-ТДРВ-90-60-7,1 |
630 |
665 |
12 |
16 |
|
8,0 |
ВГК-ТДРВ-90-60-8,0 |
710 |
739 |
12 |
16 |
|
9,0 |
ВГК-ТДРВ-90-60-9,0 |
800 |
829 |
12 |
16 |
|
10,0 |
ВГК-ТДРВ-90-60-10,0 |
900 |
938 |
15 |
16 |
|
11,2 |
ВГК-ТДРВ-90-60-11,2 |
1000 |
1030 |
15 |
16 |
Маркировка:
Вставка гибкая ВГК-ТДРВ-90-60-2,24-Ф/Ф-О
где: ВГК-ТДРВ-90-60 – вставка гибкая для радиальных вентиляторов ТДРВ 90-60;
2,24 – типоразмер вставки гибкой круглой (номер вентилятора);
Ф/Ф – тип соединения вставки гибкой круглой: Ф/Ф – фланец-фланец;
О – исполнение вставки гибкой круглой:
О – общепромышленное; Т200 – теплостойкое; К1 – коррозионностойкое;
К1Т200 – коррозионностойкое теплостойкое; Ex – взрывозащищенное;
ExТ200 – взрывозащищенное теплостойкое;
ExК1 – взрывозащищенное коррозионностойкое.

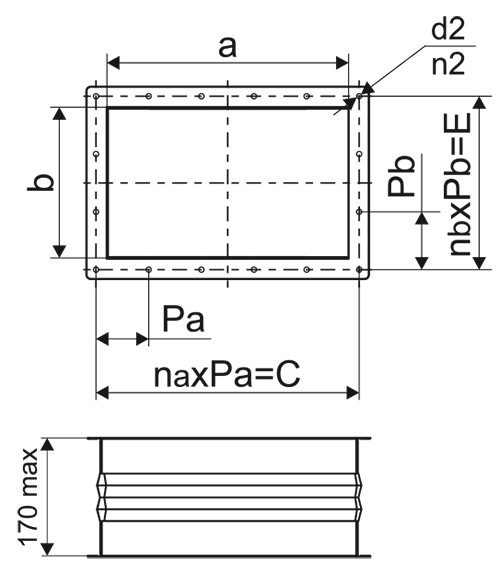

Габаритные и присоединительные размеры вставок гибких прямоугольных
|
№ вент |
Модель гибкой вставки |
a |
b |
C |
E |
Pa |
Pb |
na |
nb |
n2 |
d2 |
|
2,24 |
ВГП-ТДРВ-90-60-2,24 |
228 |
140 |
270 |
180 |
135 |
90 |
2 |
2 |
8 |
7 |
|
2,5 |
ВГП-ТДРВ-90-60-2,5 |
254 |
155 |
290 |
190 |
145 |
95 |
2 |
2 |
8 |
10 |
|
2,8 |
ВГП-ТДРВ-90-60-2,8 |
284 |
174 |
324 |
216 |
108 |
108 |
3 |
2 |
10 |
10 |
|
3,15 |
ВГП-ТДРВ-90-60-3,15 |
320 |
195 |
360 |
230 |
120 |
115 |
3 |
2 |
10 |
10 |
|
3,55 |
ВГП-ТДРВ-90-60-3,55 |
360 |
220 |
405 |
260 |
135 |
130 |
3 |
2 |
10 |
10 |
|
4,0 |
ВГП-ТДРВ-90-60-4,0 |
405 |
248 |
440 |
285 |
110 |
95 |
4 |
3 |
14 |
10 |
|
4,5 |
ВГП-ТДРВ-90-60-4,5 |
455 |
280 |
520 |
345 |
130 |
115 |
4 |
3 |
14 |
12 |
|
5,0 |
ВГП-ТДРВ-90-60-5,0 |
505 |
310 |
575 |
375 |
115 |
125 |
5 |
3 |
16 |
12 |
|
5,6 |
ВГП-ТДРВ-90-60-5,6 |
566 |
348 |
625 |
405 |
125 |
135 |
5 |
3 |
16 |
12 |
|
6,3 |
ВГП-ТДРВ-90-60-6,3 |
636 |
392 |
660 |
424 |
165 |
128 |
5 |
4 |
20 |
12 |
|
7,1 |
ВГП-ТДРВ-90-60-7,1 |
716 |
440 |
780 |
504 |
130 |
126 |
6 |
4 |
20 |
12 |
|
8,0 |
ВГП-ТДРВ-90-60-8,0 |
806 |
496 |
875 |
560 |
125 |
140 |
7 |
4 |
22 |
12 |
|
9,0 |
ВГП-ТДРВ-90-60-9,0 |
906 |
558 |
976 |
625 |
122 |
125 |
8 |
5 |
26 |
12 |
|
10,0 |
ВГП-ТДРВ-90-60-10,0 |
1006 |
620 |
1080 |
690 |
135 |
138 |
8 |
5 |
26 |
14 |
|
11,2 |
ВГП-ТДРВ-90-60-11,2 |
1128 |
694 |
1206 |
768 |
134 |
128 |
9 |
6 |
30 |
14 |
Маркировка:
Вставка гибкая ВГП-ТДРВ-90-60-2,24-Ш/Ш-О
где: ВГП-ТДРВ-90-60 – вставка гибкая прямоугольная для радиальных вентиляторов ТДРВ 90-60;
2,24 – типоразмер вставки гибкой прямоугольной (номер вентилятора);
Ш/Ш – тип соединения вставки гибкой прямоугольной: Ш/Ш – на фланцах из шины;
О – исполнение вставки гибкой круглой:
О – общепромышленное; Т200 – теплостойкое; К1 – коррозионностойкое;
К1Т200 – коррозионностойкое теплостойкое; Ex – взрывозащищенное;
ExТ200 – взрывозащищенное теплостойкое;
ExК1 – взрывозащищенное коррозионностойкое.
