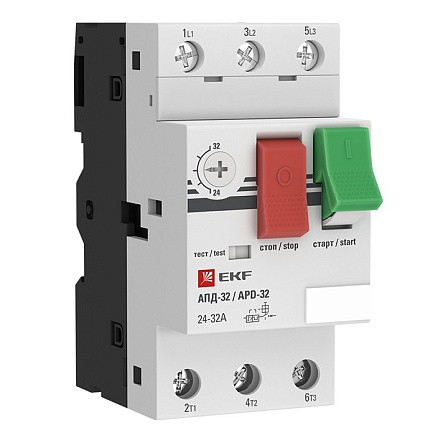

Автоматические выключатели пуска двигателя серии АПД-32 EKF
Продукция выводится из ассортимента. Наличие уточняйте у менеджеров.
Автоматические выключатели пуска двигателя серии АПД-32 EKF PROxima предназначены для коммутаций цепей переменного тока напряжением до 690 В частотой 50/60 Гц, а также для управления и защиты трехфазных асинхронных двигателей от перегрузки, обрыва фазы, короткого замыкания. Степень защиты IP20.
Универсальное крепление на дин-рейку и монтажную панель ускоряет и облегчает монтаж автоматических выключателей защиты двигателя в щиты управления.
Преимущества:
- Защита от тока перегрузки, пропадания фазы (срабатывает по тепловому току оставшихся двух фаз), защита от КЗ (специально для двигателя ток отсечки 14 *In)
- Клеммные зажимы маркированы согласно ГОСТ
- Кнопка «Тест» проверяет работоспособность механизма расцепления
- Корпус из пластика, не поддерживающего горения
- Маркировочная площадка в комплекте для идентификации АПД в щите
- Тарельчатые зажимы обеспечивают надежное крепление проводника
- Удобная настройка уставок теплового расцепителя: шкала в амперах
Технические характеристики
|
Наименование |
Диапазон уставки тока расцепления, А |
Номин. раб. напряжение, В |
Габариты (ВхШхГ), мм |
Масса, кг |
|
EKF АПД-32 0,4-0,63А |
0,4-0,63 |
400-600 |
72,3х45х44,5 |
0,27 |
|
EKF АПД-32 0,63-1А |
0,63-1,0 |
400-600 |
72,3х45х44,5 |
0,27 |
|
EKF АПД-32 1,0-1,6А |
1,0-1,6 |
400-600 |
72,3х45х44,5 |
0,27 |
|
EKF АПД-32 1,6-2,5А |
1,6-2,5 |
400-600 |
72,3х45х44,5 |
0,27 |
|
EKF АПД-32 2,5-4А |
2,4-4,0 |
400-600 |
72,3х45х44,5 |
0,27 |
|
EKF АПД-32 4-6,3А |
4,0-6,3 |
400-600 |
72,3х45х44,5 |
0,27 |
|
EKF АПД-32 6-10А |
6,0-10,0 |
400-600 |
72,3х45х44,5 |
0,27 |
|
EKF АПД-32 9-14А |
9,0-14,0 |
400-600 |
72,3х62х44,5 |
0,27 |
|
EKF АПД-32 13-18А |
13,0-18,0 |
400-600 |
72,3х45х44,5 |
0,27 |
|
EKF АПД-32 17-23А |
17,0-23,0 |
400-600 |
72,3х45х44,5 |
0,27 |
|
EKF АПД-32 20-25А |
20,0-25,0 |
400-600 |
72,3х45х44,5 |
0,27 |
Электрическая схема подключения
