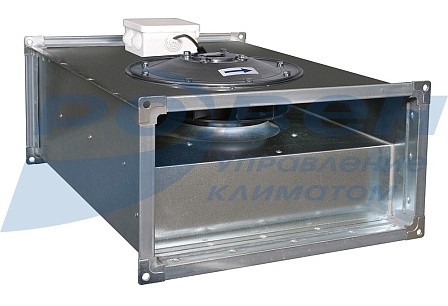

Вентиляторы канальные прямоугольные VCN
- Лопатки, загнутые назад
- Корпус из оцинкованной стали
- Компактная конструкция
- Лопатки, загнутые назад
- Корпус из оцинкованной стали
- Установка в любом положении
- Однофазные и трехфазные асинхронные электродвигатели с внешним ротором
- Возможность регулировки скорости
- Класс защиты электродвигателя IP 54
- Комплектация мотор-колесом GH (производство Китай).
- Температура перемещаемого воздуха от -30°С до +40°С
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от -25ºС до +50 ºС.
Габаритные и присоединительные размеры
|
Модель |
L |
L1 |
H |
H1 |
H2 |
C |
|
VCN 40-20 |
400 |
440 |
200 |
240 |
273 |
590 |
|
VCN 50-25 |
500 |
540 |
250 |
290 |
323 |
657 |
|
VCN 50-30 |
500 |
540 |
300 |
340 |
373 |
654 |
|
VCN 60-30 |
600 |
640 |
300 |
340 |
373 |
717 |
|
VCN 60-35 |
600 |
640 |
350 |
390 |
423 |
772 |
|
VCN 70-40 |
700 |
740 |
400 |
440 |
474 |
867 |
|
VCN 80-50 |
800 |
840 |
500 |
540 |
573 |
957 |
|
VCN 100-50 |
1000 |
1040 |
500 |
540 |
573 |
1107 |
Технические характеристики
|
Модель |
Напряжение, В |
Мощность двигателя, кВт |
Ток, А |
Частота вращения, об/мин |
Масса, кг |
Регулятор скорости |
Общий дБа |
Схема подключения |
|
VCN-40-20/22-GH/2E |
220 |
0,15 |
0,7 |
3000 |
12,8 |
СРМ 500 |
72 |
Схема №3 |
|
VCN-50-25/25-GH/2E |
220 |
0,2 |
0,9 |
3000 |
16,7 |
СРМ 500 |
73 |
Схема №3 |
|
VCN-50-30/28-GH/2E |
220 |
0,25 |
1,1 |
3000 |
18,4 |
СРМ 500 |
76 |
Схема №3 |
|
VCN-60-30/31-GH/4E |
220 |
0,14 |
0,68 |
1500 |
22,6 |
СРМ 500 |
61 |
Схема №3 |
|
VCN-60-30/31-GH/4D |
380 |
0,15 |
0,39 |
1500 |
21,7 |
GD20-0R7G-4 |
62 |
Схема №2 |
|
VCN-60-35/31-GH/4E |
220 |
0,14 |
0,68 |
1500 |
24,8 |
СРМ 500 |
61 |
Схема №3 |
|
VCN-60-35/31-GH/4D |
380 |
0,15 |
0,39 |
1500 |
23,9 |
GD20-0R7G-4 |
62 |
Схема №2 |
|
VCN-70-40/35-GH/4E |
220 |
0,22 |
1,0 |
1500 |
32,5 |
СРМ 500 |
64 |
Схема №3 |
|
VCN-70-40/35-GH/4D |
380 |
0,22 |
0,47 |
1500 |
32,6 |
GD20-0R7G-4 |
65 |
Схема №2 |
|
VCN-80-50/40-GH/6D |
380 |
0,25 |
0,73 |
1000 |
56,4 |
GD20-0R7G-4 |
50 |
Схема №1 |
|
VCN-80-50/40-GH/4D |
380 |
0,54 |
1,0 |
1500 |
56,4 |
GD20-0R7G-4 |
66 |
Схема №1 |
|
VCN-100-50/45-GH/6D |
380 |
0,33 |
0,9 |
1000 |
74,4 |
GD20-0R7G-4 |
60 |
Схема №1 |
|
VCN-100-50/45-GH/4D |
380 |
0,81 |
1,36 |
1500 |
74,5 |
GD20-0R7G-4 |
74 |
Схема №1 |
Электрические схемы подключение
МАРКИРОВКА
Вентилятор канальный прямоугольный VCN, типоразмер 60-35; укомплектован рабочим колесом GH с диаметром 31 cм; вентилятор общепромышленного исполнения; мощностью электродвигателя N=0,14 кВт и частотой вращения рабочего колеса n=1500 об/мин.
Не представленные в наличии модели доступны к поставке под заказ
